| 8 Zoll f/6.4 Newton
Brennweite : 1352 mm |
|
|
 |
|

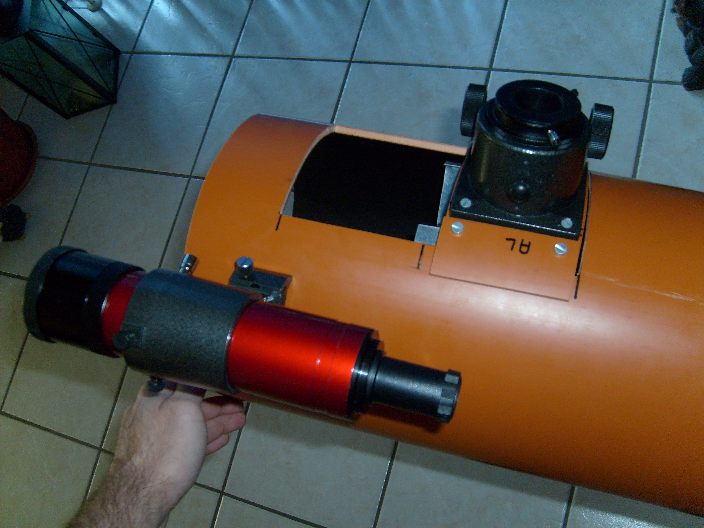

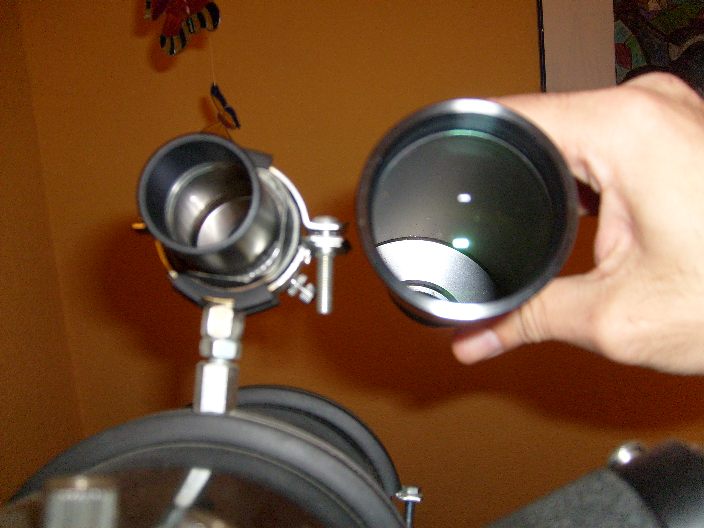

Vergleich eines 6x30 zu
einem 8x50 Sucher |
 |
|

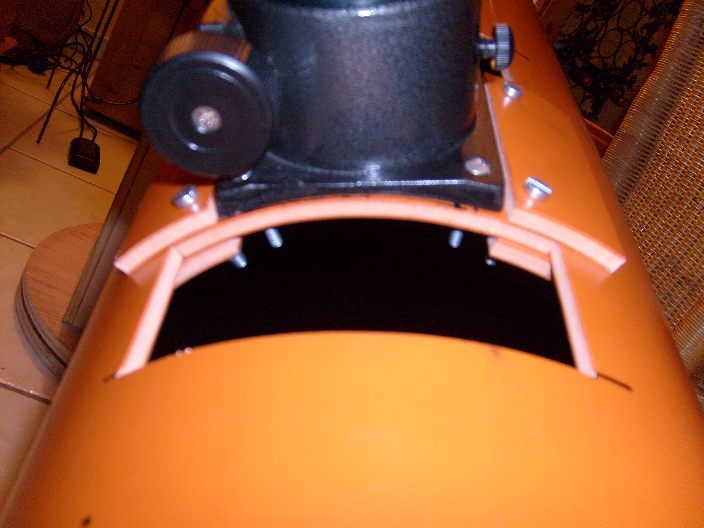

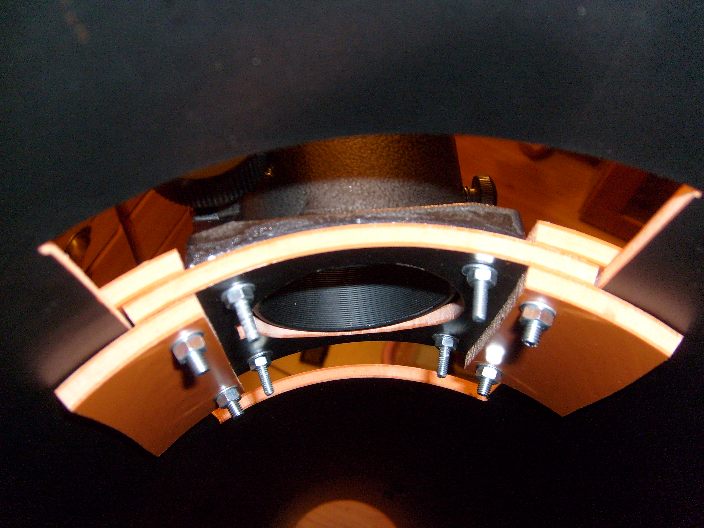

Okularschlitten I |
 |
|

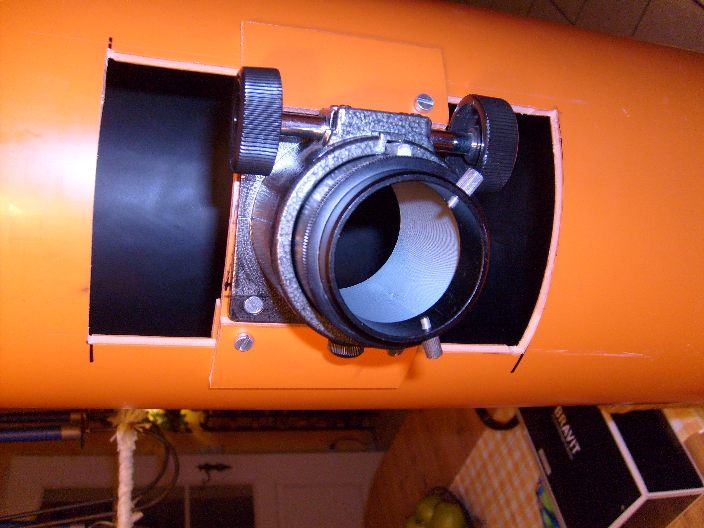

Okularschlitten II |
 |
|
Okularschlitten III
Lässt sich relativ gut positionieren, da
die Oberfläche des Tubus recht glatt ist. |
 |
|

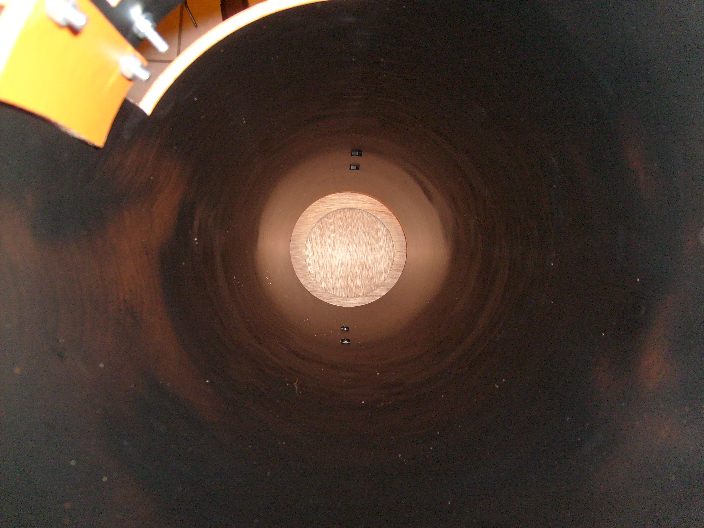

Der Tubus ist im oberen
Teil geschwärzt, unten noch nicht. |
 |
|

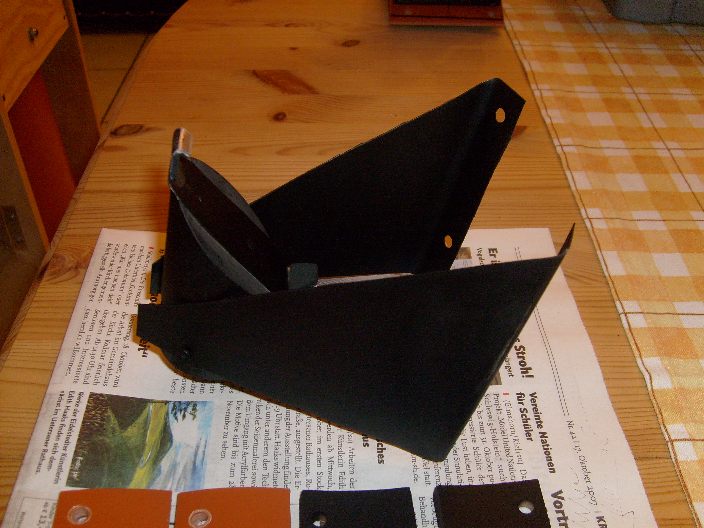

Die "Fangspiegelspinne"
Aus Blech ausgeschnitten, sowohl die
Streben als auch die Aufnahme für den Fangspiegel. Der Rest ist Holz (Stiel
vom alten Sonnenschirm). |
 |
|
Zum Testen habe ich alles
zusammengebaut, der Spiegel ist noch unbeschichtet, auf Luftpolsterfolie
(Knallfolie) gelagert. |
 |
|

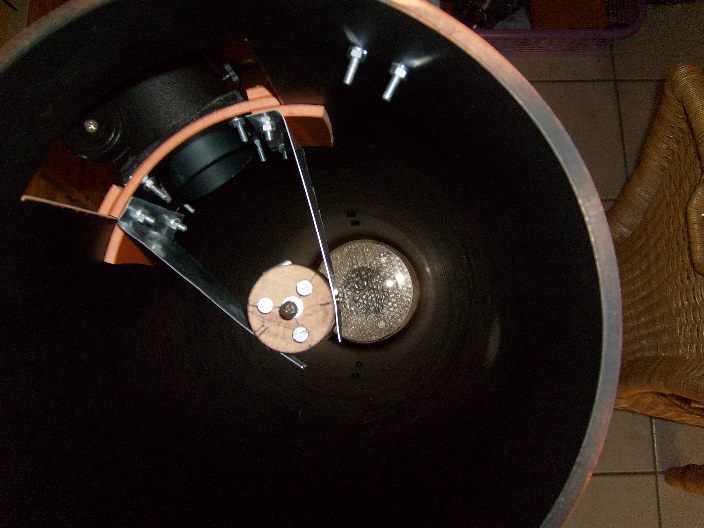

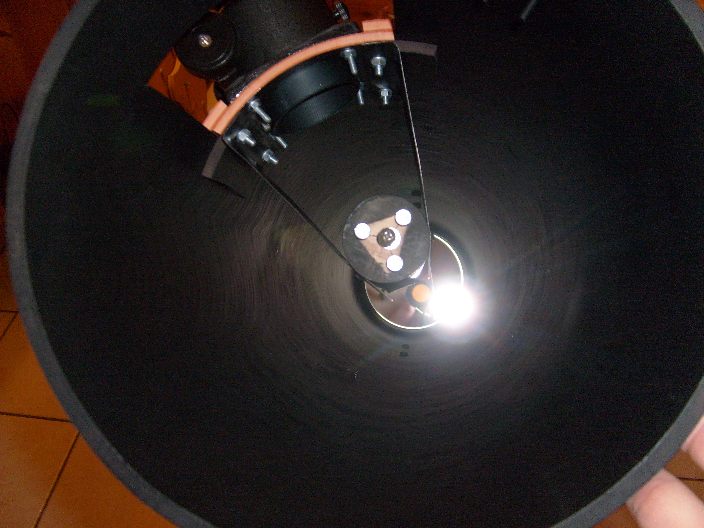

Hier kann man die
2-teilige Fangspiegelkonstruktion sehen.

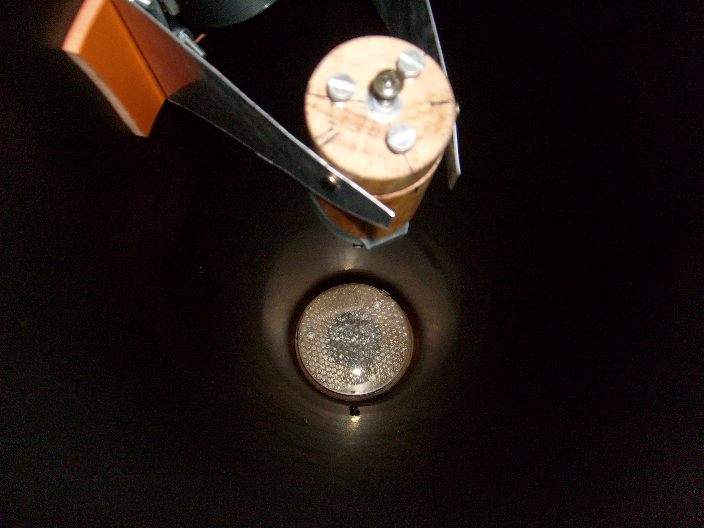

Befestigung an den Streben und die
Aufnahme für den Fangspiegel. |
 |
|
So, Sucher dran, fertig
für den ersten Test. |
 |
|

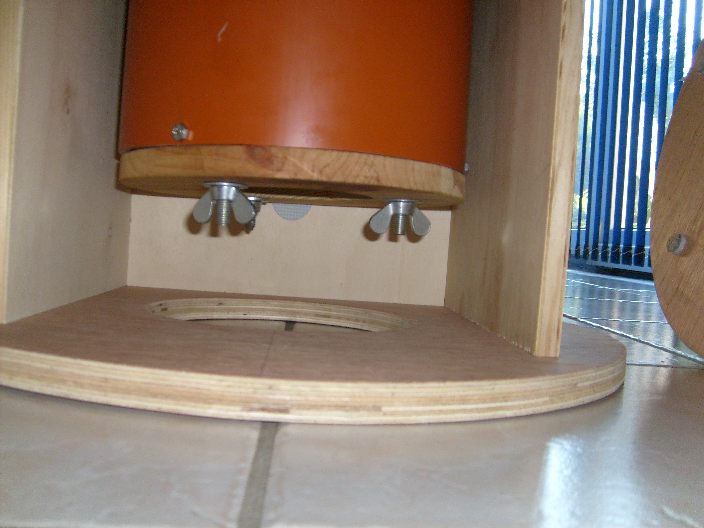

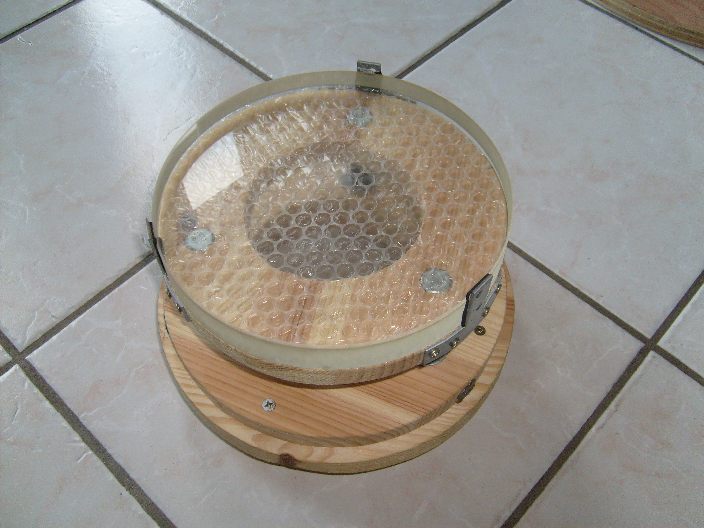

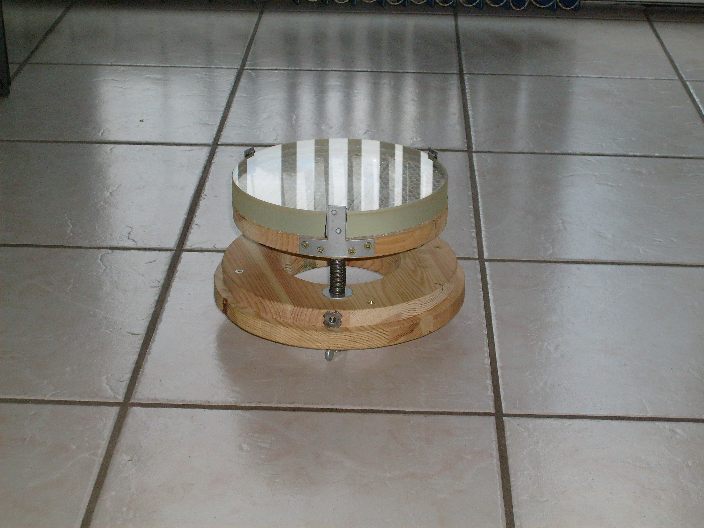

Spiegelzelle montiert ... |
 |
|
Noch mal Spiegelzelle
montiert ... |
 |
|

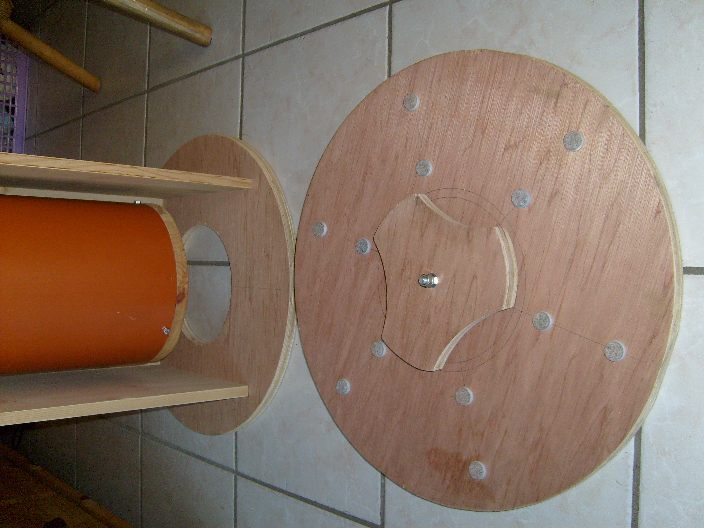

So dreht das Teleskop im
Azimut. Das Gleiten geschieht
durch diese Flitzteile, die man auch unter die Stühle hämmert, damit die
Fliesen geschont werden.
|
 |
|

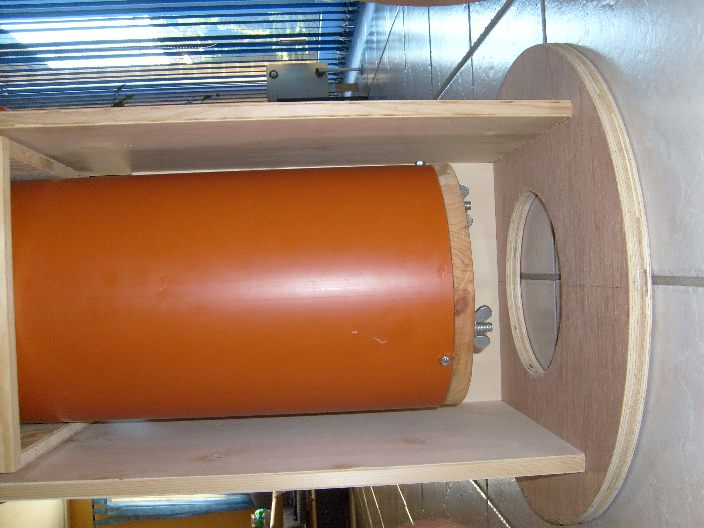

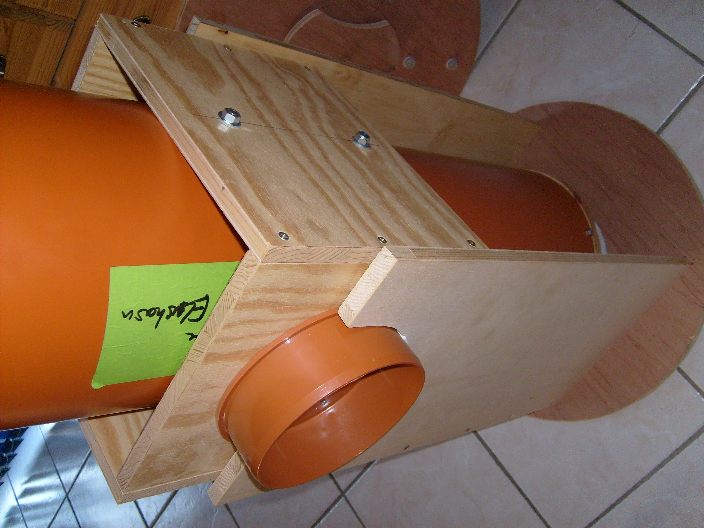

"Rockerbox" |
 |
|
|
 |
|
Auspolierter Spiegel in
Spiegelzelle. Der Rohling kommt
von der Materialzentrale der VdS (Demnach müsste das Spiegelmaterial
Borofloat sein).
|
 |
|
Die Spiegelzelle ist
nicht gerade filigran, aber sie funktioniert. |
 |
|

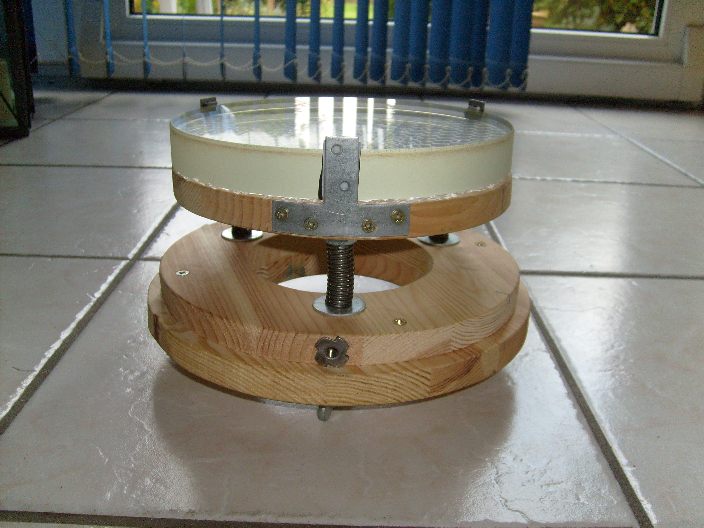

Der Spiegel wird gehalten
von T-Blechen, dazwischen ist Moosgummi. |
 |
|

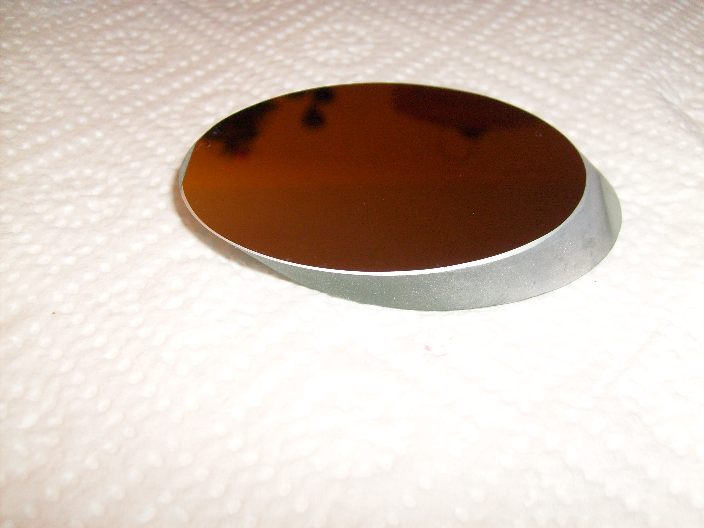

Der 50mm Fangspiegel von
GSO. |
 |
|

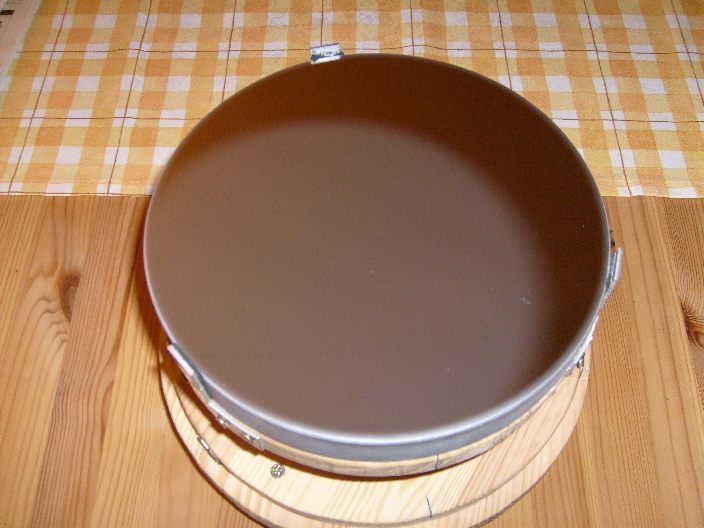

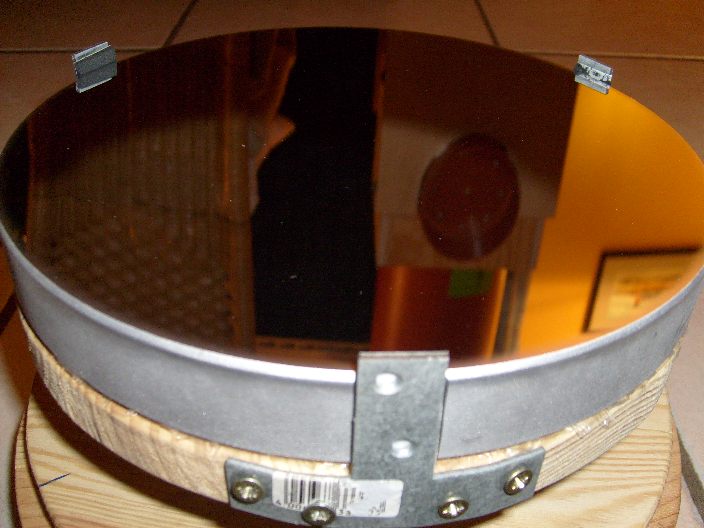

Der versilberte Spiegel
ist da. Beschichtet wurde er
durch die Sternwarte Bergedorf (Uni Hamburg). |
 |
|
Der Rand ist nicht
wirklich gut beschichtet, das wird Probleme machen.
Damit hatte ich schon gerechnet, ich
denke, Blenden werden Abhilfe schaffen. |
 |
|
Aufbringen der
Spiegelmittelmarkierung als Hilfe für die Kollimation. |
 |
|
|
 |
|

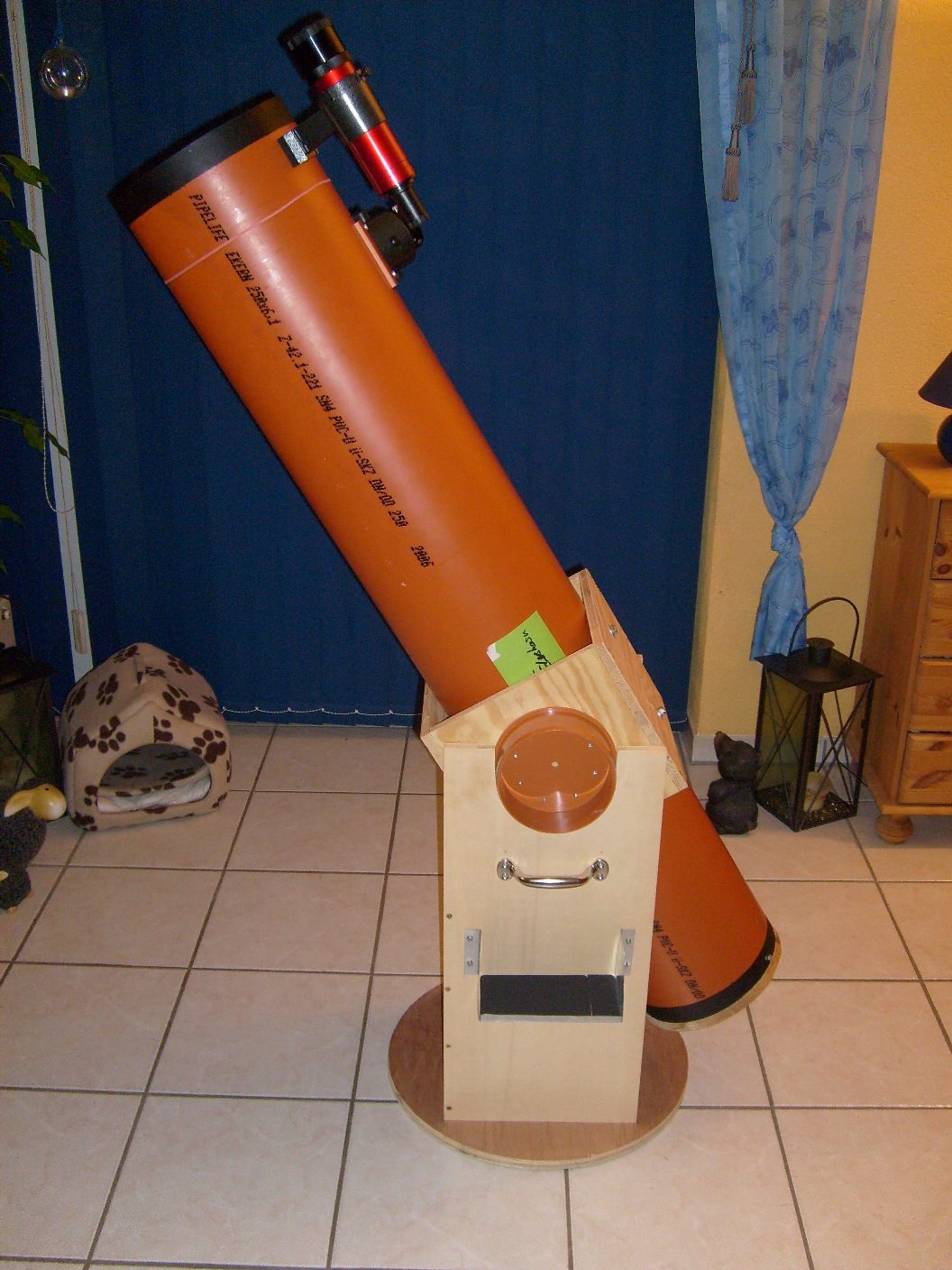

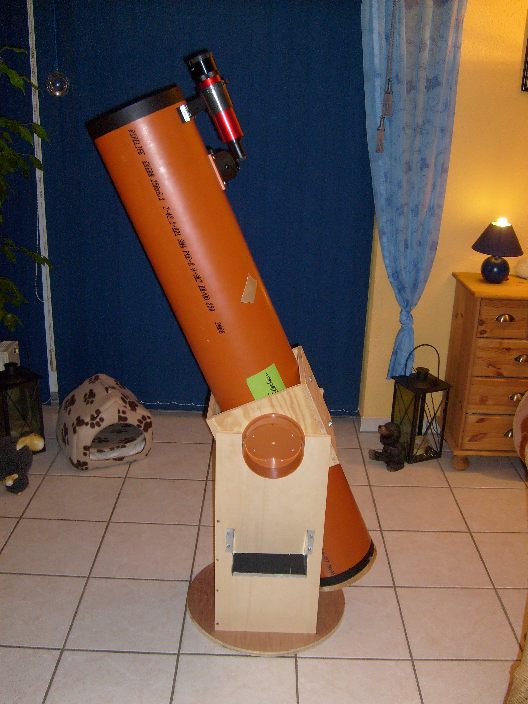

Für einen 8 Zöller
sicherlich zu groß und zu schwer, aber dies ist mein erster Selbstbau. Daher
bin ich soweit zufrieden. |
